Cast-Ti Funktionsweise
Schleudergussteller vorbereitet für Modellguß
Die Funktionsweise von Cast-Ti ist bestechend einfach: in der Vakuumkammer ist ein drehbarer Teller montiert, auf dem waagerecht verschieden große Muffeln montiert werden können. Die Abmessungen sind so dimensioniert, dass sowohl eine kleine Muffel für einzelne Kronen, als auch eine Muffel für ein großes Metallgerüst problemlos darin Platz findet.
Die maximale Gussmenge für einen Arbeitsgang beträgt ca. 45g Titan. Bei geringerem Bedarf können entsprechend dünnere Ronden im Graphit-Tiegel geschmolzen werden. Für einen fehlerfreien Gußvorgang müssen der Tiegel, der Tiegelhalter und die Elektrode einwandfrei justiert, und der Drehteller gut ausgewuchtet sein.
Schleudergussteller bestückt mit Modellgußmuffel, Schmelznadel wird justiert.
Schmelztiegel mit Kippmechanismus wird zur Rotationsachse ausgerichtet.
Die gesamte Schmelzvor-richtung wird für den Guss exakt über der Drehachse ausgerichtet, um eine möglichst gute Befüllung der Mufffel zu gewährleisten.
Flüssiges Titan reagiert mit fast allen Bestandteilen der Atmosphäre. Um dies zu vermeiden, wird die Gusskammer für den Guss mit einer zweistufigen Drehschieberpumpe auf etwa 0,0007 mbar evakuiert und zwei bis drei Mal mit Argon 5.0 gespült. Damit kann der verbleibende Anteil der Umgebungsluft in der Gusskammer auf unter 0,4 ppm reduziert werden.
Nach der Evakuierung der Gusskammer wird das Titan im Lichtbogen geschmolzen. Der Schmelzvorgang kann über den Lichtbogenstrom und die Dauer des Lichtbogens kontrolliert werden.
Lichtbogen im Vakuum zum Schmelzen von Titan
Der Schmelzpunkt von Titan liegt bei 1668°C - das flüssige Metall erstarrt deshalb sehr rasch. Um eine vollständige Füllung der Muffel zu erreichen muss das flüssige Titan sehr schnell in die Form gebracht werden.
Schmelzmulde gekippt nach dem Guß
Sobald das Titan flüssig geworden ist, wird die Schmelzmulde frei gegeben und das flüssige Metall in die Muffel gekippt.
Die Besonderheit bei Cast-Ti ist, dass die Muffel bereits vor dem Einguss mit 3000 U/min rotiert. Dabei wird eine Beschleunigung von etwa 800G erzeugt. Unter diesen Bedingungen werden die Muffeln in ca. 20 ms vollständig gefüllt.
Bei richtiger Wahl der Guss-kanäle und guter Vorbereitung wird ein perfektes Gussergebnis erzielt.

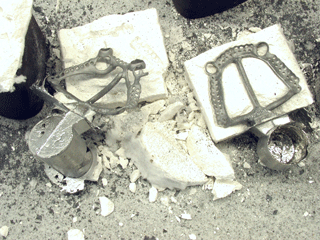

Titan Rohguss wird wie gewohnt nach dem Abkühlen ausgebettet
Anwendungsbeispiele:
Titan-Modellguss
Klammermodellguß mit Cast-Ti fertig für die weitere Ausarbeitung
mit Ti-Light
Titan-Teleskope
Perfekte Passung von Metallgerüsten aus Titan, gegossen mit Cast-Ti von Ti-Research fertig für die weitere Ausarbeitung
mit Cast-Ti
Weitere Informationen:
Broschüre
